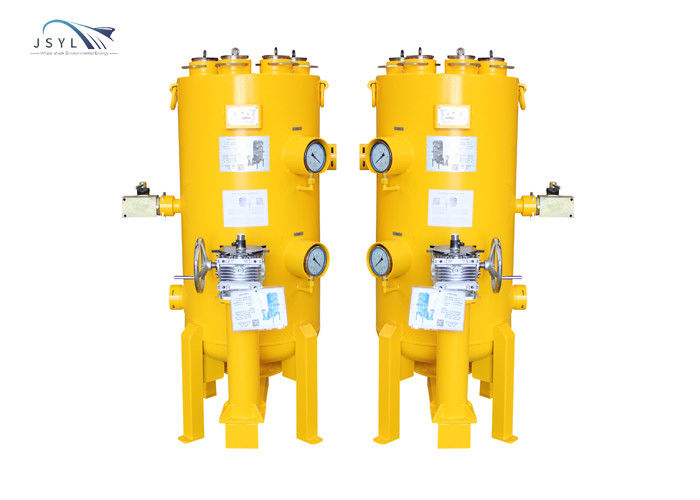

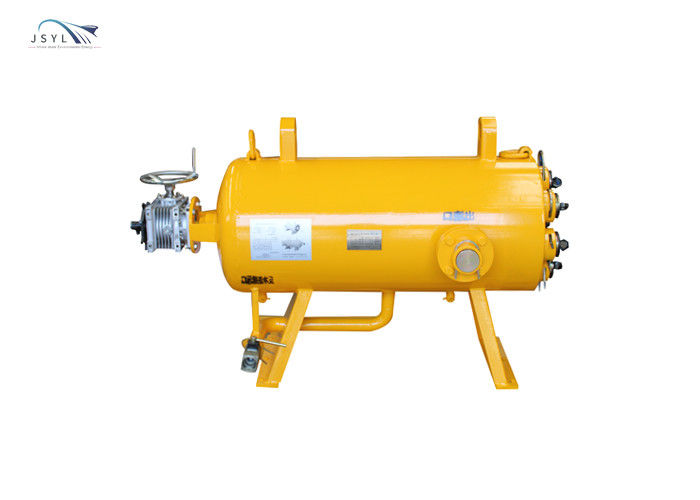

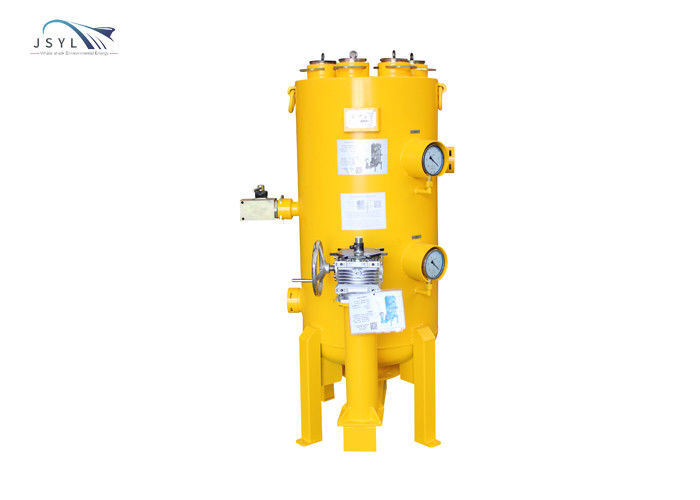

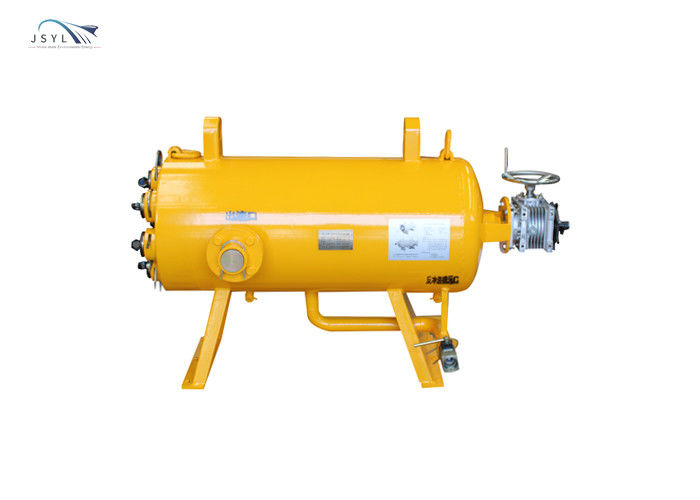

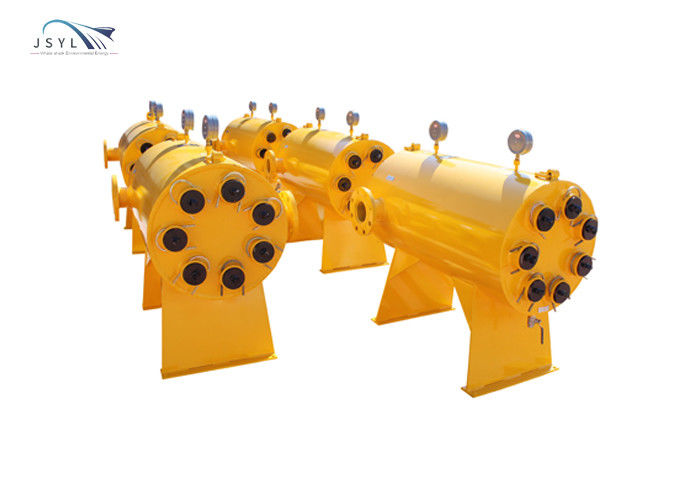

30 filtro manuale da risucchio di pressione 2.5MPA del micron
Descriva
L'attrezzatura di serie di JSYL può filtrare le particelle solide in varia acqua e liquidi a scarsa viscosità (quali i liquidi refrigeranti lavorati), ridurre la torbidità liquida, purificare la qualità dell'acqua, ridurre la sporcizia del sistema, i batteri, le alghe, la ruggine, ecc. e tiene i materiali puliti. Per soddisfare le richieste dell'operazione di sistema e dei processi a valle di pulizia liquida, può anche essere usata per proteggere a valle l'attrezzatura chiave dal bloccaggio, dall'abrasione o dall'insudiciamento della particella e migliora l'efficienza di funzionamento e la durata di attrezzatura chiave.
Principio di funzionamento
Il flusso di lavoro del filtro è diviso nello stato di filtrazione e nello stato risucchiante delle acque luride
1. Nell'ambito dello stato normale di filtrazione: il liquido fornisce il corpo dall'entrata liquida ed è filtrato dall'elemento filtrante, le impurità nel liquido sono depositate sul filtro, il liquido filtrato è scaricato dallo sbocco del liquido del corpo e la valvola di acque luride è in uno stato chiuso;
2. stato risucchiante delle acque luride: Dopo che il dispositivo del filtrante ha attraversato i processi di filtrazione normali multipli di N; le impurità nel liquido sono depositate sul filtro, quando la pressione di entrata e la pressione dello sbocco per raggiungere certo valore di pressione differenziale (≥0.5MPa); il dispositivo del filtrante è qui quando lavi è richiesto; il sensore intelligente di pressione trasmette le informazioni al sistema di distribuzione di potere; il sistema di distribuzione di potere sta correndo; la valvola di scarico è aperta automaticamente; il braccio girante di risucchio gira intelligentemente, inducendo il piatto di nodo di risucchio a girare 360 gradi nella direzione indicata dalla freccia (fermata), nell'ambito dell'azione della differenza di pressione; gli elementi filtranti sono risucchiati uno per uno; la sporcizia dentro l'elemento filtrante è risucchiata e scaricata attraverso lo sbocco delle acque luride nella condizione di lavoro della forza di reazione; l'estremità trattata risucchiante; la valvola di acque luride è chiusa automaticamente; l'attrezzatura entra nello stato normale di filtrazione.
| PARAMETRO DEL PRODOTTO | |||
| Specifiche | Parametri dell'attrezzatura | Specifiche | Parametri dell'attrezzatura |
| Modello dell'attrezzatura |
JSYL-JDX-SD-DN100 |
Metodo di pulizia | Il proprio risucchio dell'elemento filtrante dell'attrezzatura |
| Selezione di Shell | Acciaio al carbonio/acciaio inossidabile | Forma dell'elemento filtrante | La maglia tessuta a più strati ha sinterizzato |
| Singolo flusso della macchina |
30 m.3/h
|
Numero degli elementi filtranti |
7 elementi
|
| Pressione stimata | 1.6MPa/2.5MPa/4.0MPa | Accuratezza di filtrazione | μm 30 |
| Viscosità applicabile (cp) | 1-40cp | Temperatura applicabile (°C) | 0-95°C |
| Modo di funzionamento | Controllo intelligente completamente automatico | Sostituzione dell'elemento filtrante | Grande elemento filtrante della sostituzione della flangia della copertura |
|
Componenti risucchianti
|
acciaio inossidabile 304 | Progettazione dell'elemento filtrante | Sostituzione della copertura |
| Unità motrice | Riduttore composto | Commutatore di prossimità di posizione | Induttivo |
| Lavare nodo | disco di nodo della Sette-stella | Manometro | Manometro sismico |
| Ciclo della sostituzione del filtro | Anno mezzo/più di un anno | Metodo dell'installazione | Verticale/orizzontale |
Industria applicabile:
La filtrazione dell'acqua di circolazione, la riutilizzazione ripresa dell'acqua, la filtrazione avanzata di trattamento delle acque reflue, il condizionamento d'aria centrale, la filtrazione dello stagno della caldaia, l'acqua freatica, l'acqua di superficie, le piscine, depurazione delle acque del paesaggio l'acqua crescente è filtrata.
